螢幕圖形和精密解決方案有限公司,是由日本直接成像系統的領先製造商和在全球範圍內已擁有超過270台安裝實例。LEDIA DI直接成像系統提供經過現場驗證的高精度準確性,可靠性和產量給PCB製造商估計有70%的市場率在全球最大的PCB製造商當中。LEDIA DI系統現在在印度由UCAMCO B.V,Polar Instruments (Asia Pacafic) Pte,Ltd,新加坡獨家提供。這些系統是由Ucamco和Polar公司高度熟練的銷售和技術支持工程師的當地團隊提供專業的支持。
3種同時波長

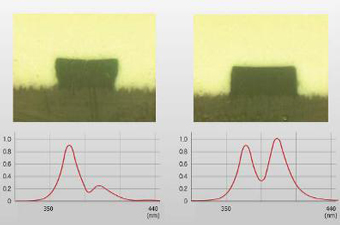

三種波長的UV-LED是現在結合在LEDIA光源。從350nm的波長到440nm範圍使能源在整個抗蝕層可最佳擴散。用戶可以單獨設置每個波長的功率,以達到阻抗或防焊類型的最佳成像。結果是高產量和無與倫比的品質,可提供50μm的防焊層沒有產生任何明顯的削弱。
三種波長的UV-LED的組合允許不同類型的抗蝕劑的使用波長調製最佳輸出比率進行成像。相比於標準直接成像系統中,LEDIA讓製造商追求更高的成像質量。該系統支持的尖端技術,包括高精度的自動對焦功能,並比對算法補償了各類基板失真。
低操作成本
UV-LED技術的採用是相當低耗材費用的光源效果比傳統的雷射直接成像系統。另外,LED的啟動只在實際成像板,從而導致甚至更長的LED的使用壽命。
削減成本
- 無遮避模製造成本。
- 通過簡化的遮避膜製造工藝的人力合理化。
- 增強的生產產量。
- 更好登記
- 無重複缺陷
更快的交貨時間
- 通過簡化生產實現縮短周轉時間。
- 簡單,靈活的流程控制。
高附加價值產品
- 高精度,高準確度的圖案。
- 易於管理或控制在獨立的板上。
- 易於操作。(對於初級的作業人員)
防焊最高的生產率

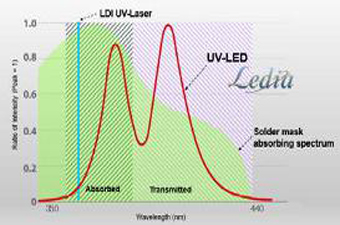

UV-LED技術在多種波長的LEDs組合為您的防焊應用提供了最高品質的高產量。不同波長在防焊油墨的光譜有這兩個吸收和發射波長區域的峰。這使得在甚至聚合物的頂部以及防焊層的底部,產生到
substrate最佳黏合性的完全聚合的層。
下載手冊
